現象：

電源板輸出3.28V輸出正常。

但是測試前級電壓5V有問題。1.0版本和2.0版本都存在這個問題，匯中的測試正常（4.8V），而我們的測試就偏大（5.6V）。

問題可能的影響：

因?yàn)樽罱K需要的是3.3V，所以之前1.0版本沒發現。正常使用一般不會有問題，但會有隱患（電容耐壓，LDO發熱等）

排查過程：

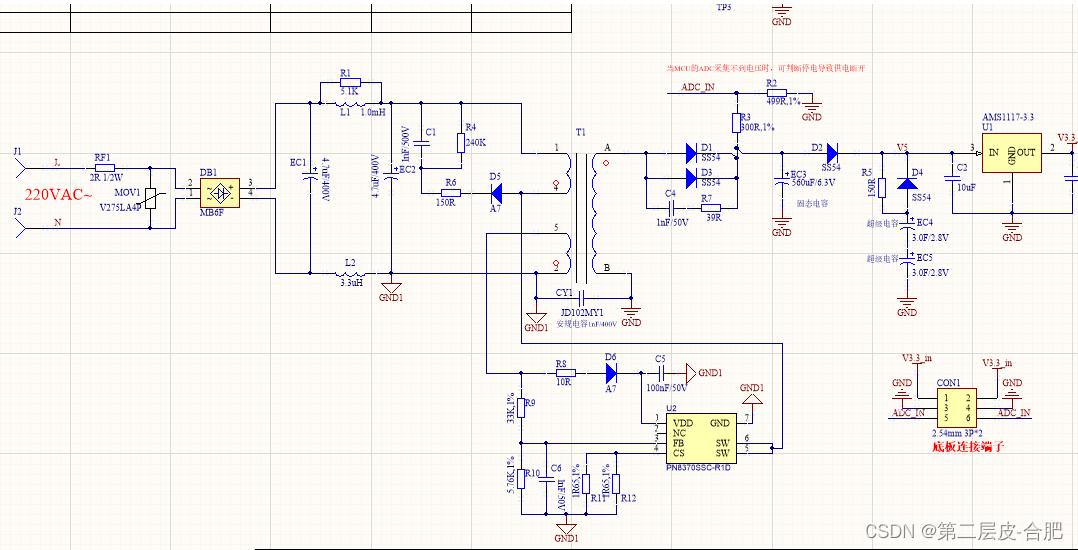

1.測試EC3，C2都在6V左右，

而EC3的電容耐壓只要6.3V，那這部分設計或者物料肯定是有問題的。于是對競品的相關點位進行了測量。

測試競品LDO輸入端為4.8V，原邊控制芯片1角電壓為14V，符合設計預期。

這是我們和競品之間所在的差異了。

2.懷疑變壓器的問題。

LDO輸入為5.6V，原邊控制芯片1角電壓為15V，問題就出現在這里了。

那應該可以判斷是變壓器輸出的問題，

懷疑副邊和原邊匝數比出現的問題。

查看變壓器?手冊：

沒有任何問題，會不會廠家做錯？

與匯中互換變壓器之后，情況依舊是匯中的正常，我們的異常。

排除變壓器的問題。

2.懷疑原邊反饋控制芯片的問題。

在更換原邊反饋控制芯片時，電壓值有所變化，

但是針對競品匯中的測試發現，無論怎么換原邊反饋控制芯片，匯中的5V點位置電壓依舊正常。

基本可以排除是原邊控制芯片PN8370的問題，在官網咨詢了廠家，暫未回復。

暫時排除這個芯片的問題，但不排除這部分的嫌疑。

3.懷疑后級電路的問題。

逐個更換后級電路元器件之后，發現問題依舊。

4.懷疑前級電路的影響。

更換了整流芯片，等前級外圍，發現并無改善。

排除前級電路的影響。

5.在回到控制芯片部分。

因?yàn)榈诙l排查過程，發現更換PN8370會影響，雖排除這個芯片的影響，但是這部分電路肯定會影響。

測試我們產品C5電壓時，我們產品是12V，而匯中的是13~14V之間，查詢PN8370芯片手冊。

這時我們可以看這個電壓怎么來的。

剛開始啟動時，是通過內部快速啟動供電，后續時通過二極管對電容充電進行供電。

我們測試電壓略低。原因是什么。

分析其大概的工作原理，其實MOS管會處于關斷狀態，所以關斷器件的供電，要靠這個電容C5供電，觀察我們的設計電容值（100nF），猜測可能是容值偏小，這將導致供電不足，

芯片工作產生異常。同時也驗證2的問題，更換不同的控制芯片，最終電壓也會發生變化。

這個電容值大了也不行，懷疑是充電時間（RC時間常數大）不夠。具體原因已提交廠家，待廠家回復后與廠家進行確認。

將我們的板卡與匯中相應位置電容更換后，問題得到解決。匯中用我們的電容也產生異常。（網上相關資料有數據顯示這個位置是電容容值是10uF）

基本確定是這個電容的問題。

結論：

以下是對各個電容值進行測量

電容值	5V點位電壓測量值
100nF	5.7V
430nF	5.2V
660nF	5.1V
2u	5.0V
10uF	4.4V

通過以上的驗證，可以得出，實際值應該在2uF左右。

以上是電源板的調試及問題定位過程，因?yàn)榘蹇ㄊ浅?#xff0c;缺乏相應的技術積累，導致排查過程一度陷入無頭緒，

也走了一些彎路，對于這部分電路后續還需積累。
